Dom szkieletowy a wymagania wobec drewna konstrukcyjnego
Czym różni się dom szkieletowy od murowanego pod kątem materiału nośnego
W domu murowanym ciężar stropów, dachu i ścian rozkłada się na masywne ściany nośne i fundamenty. Mur z ceramiki czy betonu komórkowego „wybacza” więcej: pojedyncza słabsza cegła nie przesądza o bezpieczeństwie całej ściany. W konstrukcji szkieletowej obciążenia skupiają się w stosunkowo smukłych, liniowych elementach z drewna – słupkach, oczepach, ryglach, belkach stropowych i krokwiach. Każdy z tych elementów pracuje w konkretnym schemacie statycznym i jeśli jest wadliwy, ryzyko uszkodzeń rośnie dużo szybciej niż w murze.
W szkielecie ściana nośna często ma słupki co 40 lub 60 cm, a na nich opiera się cały strop i dach. Zastąpienie projektowanego elementu klasy C24 przypadkową belką o niepewnym pochodzeniu i dużej ilości wad może oznaczać nadmierne ugięcia, skręcanie się ściany, pękanie płyt g-k, a w skrajnych wypadkach lokalne osłabienie konstrukcji. Z tego powodu drewno konstrukcyjne na dom szkieletowy musi mieć potwierdzoną wytrzymałość i kontrolowaną wilgotność.
Dodatkowo przegrody w technologii szkieletowej są lekkie i w dużej mierze oparte na płytach (OSB, MFP, g-k) i warstwach izolacji. Zmiana wymiarów drewna wynikająca z nadmiernego wysychania lub pęcznienia łatwo przenosi się na okładziny – pojawiają się rysy, odspojenia, a nawet skrzypienie podłóg. W murowanym domu takie zjawiska są dużo słabsze, bo mur z czasem „stabilizuje się” inaczej niż drewno.
Jakie role pełni drewno w konstrukcji szkieletu
Drewno w domu szkieletowym jest materiałem nośnym, usztywniającym i bazą do montażu wykończeń. W ścianach pionowe słupki przenoszą obciążenia z dachu i stropów na fundament, tworząc szkielet ściany. Górne i dolne oczepy (poziome belki) zamykają ramę i rozkładają obciążenia na słupki. W miejscach otworów okiennych i drzwiowych pojawiają się nadproża, które przejmują obciążenia z fragmentu ściany nad otworem na sąsiednie słupki.
W stropach drewno pracuje głównie jako belki zginane: stropowe, legary, podciągi. Ich przekroje i rozstaw są dobierane na podstawie obciążeń użytkowych, ciężaru własnego i dopuszczalnych ugięć. Na dachu elementami nośnymi są krokiew, płatwie, jętki, murłaty. Współczesne projekty często stosują też wiązary kratowe, w których pojedyncze pręty są z drewna, a węzły z płytkami kolczastymi.
Drugą rolą drewna jest współpraca z poszyciem ścian i dachów w przenoszeniu obciążeń poziomych (wiatrowych). Sztywne płyty OSB czy MFP, przybite lub przykręcone do słupków i belek, tworzą tarcze usztywniające. Jeśli drewno się wichruje, pęka lub jest zbyt mokre, połączenia z płytami tracą sztywność, a cała konstrukcja staje się mniej odporna na siły poziome. Dlatego wymaga się wysokiej stabilności wymiarowej i odpowiedniej klasy wytrzymałości.
Czułość konstrukcji szkieletowej na błędy jakości drewna
W domach szkieletowych problemy z drewnem bardzo szybko wychodzą „na wierzch”. Skręcone (wichrowate) słupki utrudniają montaż płyt poszycia – płyta nie ma ciągłego oparcia i powstają lokalne naprężenia. Głębokie pęknięcia w belkach stropowych mogą obniżyć ich nośność i sztywność, co z kolei skutkuje wyczuwalnymi ugięciami i drganiami podłogi. Zgnilizna lub zaawansowane uszkodzenia biologiczne potrafią w krótkim czasie pozbawić element nośności.
W lekkich ścianach nawet niewielkie wypaczenie słupka przenosi się na okładzinę. Pojawiają się wtedy pęknięcia na spoinach gipsowych, odspojenia tynku cienkowarstwowego czy „falujące” elewacje. Co gorsza, wiele wad ujawnia się dopiero po kilku miesiącach od montażu – kiedy drewno zdążyło dalej wyschnąć lub zostało zawilgocone wskutek nieszczelności. Dlatego im bliżej jest do gotowego budynku, tym trudniej skorygować błędy wynikające z jakości drewna na starcie.
Zasadniczy wniosek: dom szkieletowy wymaga materiału o powtarzalnych parametrach. Bez sensu jest oszczędzanie na drewnie kosztem klasy, suszenia czy sortowania, gdy jednocześnie inwestuje się w drogie wykończenia, izolacje czy instalacje. Solidne drewno konstrukcyjne jest fundamentem, na którym opiera się cała reszta.
Podstawowe parametry drewna konstrukcyjnego, które trzeba rozumieć
Wytrzymałość, sztywność, gęstość – co to znaczy w praktyce
Projektant, dobierając przekroje i rozstawy elementów, posługuje się parametrami wytrzymałościowymi i sprężystymi. Dla inwestora najważniejsze jest zrozumienie, że klasa wytrzymałości (np. C24) to zestaw minimalnych wartości takich parametrów jak:
wytrzymałość na zginanie (belki stropowe, krokwie),
wytrzymałość na ściskanie wzdłuż włókien (słupki, podpory),
wytrzymałość na rozciąganie wzdłuż włókien (elementy rozciągane w wiązarach),
moduł sprężystości (sztywność, czyli jak bardzo belka się ugina przy obciążeniu).
Im wyższa klasa (np. C30 względem C18), tym drewno jest „mocniejsze” i „sztywniejsze” według normy. Nie zawsze oznacza to, że pojedyncza deska wygląda lepiej – różnica polega na statystycznie wyższych parametrach całej populacji elementów w tej klasie. Dla użytkownika przekłada się to na możliwość zastosowania mniejszych przekrojów lub większych rozpiętości przy takim samym poziomie bezpieczeństwa i ugięć.
Gęstość drewna jest ściśle powiązana z wytrzymałością, choć nie wprost. Gęstsze drewno statystycznie ma wyższą wytrzymałość i lepiej trzyma łączniki (gwoździe, wkręty, śruby). W praktyce oznacza to mniejsze ryzyko „wyluzowania” połączeń, szczególnie w miejscach podlegających cyklicznym obciążeniom (wiatr, użytkowanie stropu). Gatunki o wyższej gęstości, jak modrzew, są trudniejsze w obróbce, ale bardziej odporne mechanicznie.
Wilgotność drewna i jej wpływ na pracę konstrukcji
Wilgotność drewna konstrukcyjnego to kluczowy parametr w domu szkieletowym. Dla konstrukcji w budynku ogrzewanym normy i zdrowy rozsądek wskazują, że wilgotność nie powinna przekraczać ok. 18–20%, a w praktyce dąży się do 15–18% dla elementów, które będą zabudowane w suchych przegrodach. Drewno suszone komorowo na potrzeby budownictwa szkieletowego zwykle ma 12–18% wilgotności w momencie opuszczenia tartaku.
Jeśli do konstrukcji trafi drewno mokre (np. z wilgotnością sięgającą 30–40% typową dla świeżego surowca), to po zabudowaniu będzie gwałtownie wysychać. Skutkiem są skurcz poprzeczny, pękanie, skręcanie, wybrzuszenia i rozluźnianie połączeń. Płyty g-k mogą pękać na styku słupków, podłogi zaczną skrzypieć, a stolarka okienna w ścianach szkieletowych straci właściwe podparcie.
Nadmierna wilgotność to także idealne środowisko dla rozwoju grzybów i owadów technicznych. Samo późniejsze wyschnięcie drewna nie usuwa już szkód biologicznych – zainfekowany element należy wymienić. Dlatego kontrola wilgotności przy odbiorze (np. wilgotnościomierzem oporowym lub pojemnościowym) jest jednym z najprostszych i najważniejszych testów jakości.
Wady drewna a bezpieczeństwo i trwałość
Drewno jest materiałem naturalnym, więc pewne wady występują zawsze. Kluczem jest odróżnienie wad dopuszczalnych od dyskwalifikujących element z roli nośnej. Wady naturalne obejmują m.in. sęki, pęknięcia, skręt włókien, krzywizny podłużne i poprzeczne. Norma określa, ile i jak dużych sęków może wystąpić w przekroju dla danej klasy wytrzymałości. Pojedynczy zdrowy sęk umieszczony w strefie ściskanej belki jest mniej groźny niż skupisko dużych sęków w strefie rozciąganej.
Pęknięcia normalne, powierzchniowe, niewchodzące głęboko w przekrój, zwykle są dopuszczalne i nie przekreślają elementu. Problemem stają się głębokie rozszczepienia biegnące przez dużą część przekroju na znacznej długości – taka belka w strefie maksymalnych momentów zginających może mieć znacznie obniżoną nośność. Podobnie intensywny skręt włókien powoduje, że element ma gorsze właściwości wytrzymałościowe niż typowe dla danego gatunku i klasy.
Szczególnie groźne są wady biologiczne: zgnilizna, brunatnienie, miękka struktura drewna, widoczne chodniki owadzie, trociny wysypujące się z otworów. Sinizna sama w sobie najczęściej nie obniża znacząco wytrzymałości, lecz świadczy o wcześniejszym silnym zawilgoceniu surowca, a więc zwiększa ryzyko innych uszkodzeń. Zgnilizna z kolei zawsze dyskwalifikuje element konstrukcyjny – nawet jeśli obejmuje tylko fragment przekroju. Takiego drewna nie wolno wbudowywać w konstrukcję nośną.
Źródło: Pexels | Autor: D Goug
Klasy wytrzymałości drewna konstrukcyjnego i normy, na które trzeba się powoływać
Oznaczenia C24, C27, C30 – co za tym stoi
W Europie system klasyfikacji drewna konstrukcyjnego opiera się na normie PN-EN 338, która definiuje klasy wytrzymałości. Dla drewna iglastego używa się symbolu „C” (od ang. coniferous), np. C18, C22, C24, C27, C30. Litera jest wspólna, natomiast liczba wiąże się z charakterystyczną wytrzymałością na zginanie (w MPa), ale jednocześnie determinuje wiele innych parametrów.
W domach szkieletowych standardem jest C24. To kompromis między dostępnością, ceną a parametrami. W prostszych konstrukcjach pomocniczych spotyka się czasem C18 czy C22, ale dla konstrukcji mieszkalnych warto celować minimum w C24, a przy dłuższych rozpiętościach, elementach o wysokiej odpowiedzialności statycznej lub konstrukcjach o podwyższonych wymaganiach – w C27 lub C30. Należy jednak liczyć się z wyższą ceną i mniejszą dostępnością C30, zwłaszcza w długich przekrojach.
Dla drewna liściastego stosuje się klasy „D” (od deciduous), np. D24, D30, D40. Drewno liściaste służy głównie do specyficznych elementów, a w typowym domu szkieletowym prawie zawsze używa się iglastych klas C, dlatego w praktyce większość inwestorów będzie operowała właśnie tym oznaczeniem.
Normy i dokumenty odniesienia (PN-EN, aprobaty techniczne)
Żeby drewno mogło być legalnie stosowane jako wyrób budowlany w konstrukcjach, musi spełniać wymagania norm europejskich i krajowych przepisów. Najważniejsze odniesienia dla drewna konstrukcyjnego to m.in.:
PN-EN 338 – klasy wytrzymałości,
PN-EN 14081 – wymogi dotyczące drewna konstrukcyjnego sortowanego wytrzymałościowo,
PN-EN 1995 (Eurokod 5) – zasady projektowania konstrukcji drewnianych,
PN-EN 15497, PN-EN 14080 – dotyczące drewna łączonego (KVH, BSH).
Jak czytać oznaczenia na belkach i dokumentach dostawy
Profesjonalny dostawca oznacza drewno konstrukcyjne bezpośrednio na elemencie (stempel, nadruk) lub na wiązce, a szczegółowe dane powtarza w dokumentach. Na drewnie powinny znaleźć się co najmniej:
oznaczenie klasy (np. C24),
informacja o sortowaniu (wizualne lub maszynowe, zgodnie z PN-EN 14081),
gatunek (np. sosna, świerk – czasem kod literowy lub nazwa łacińska),
producent i numer partii,
znak CE.
Na fakturze, karcie produktu lub deklaracji właściwości użytkowych wypatruje się tych samych danych plus:
– przeznaczenia (np. drewno konstrukcyjne na dom szkieletowy w budynkach ogrzewanych),
– deklarowanej wilgotności drewna (najlepiej jako przedział),
– informacji o ewentualnej impregnacji (metoda, środek).
Oprócz norm drewno może posiadać krajową lub europejską aprobatę techniczną, ale kluczowy dla inwestora jest znak CE i deklaracja właściwości użytkowych. Tam znajdzie się informacja o klasie wytrzymałości, sposobie sortowania, gatunku, wilgotności i przeznaczeniu. W artykułach i materiałach branżowych, np. na blogach takich jak Drewno Konstrukcyjne, często pojawiają się praktyczne omówienia tych wymagań.
Gatunek drewna a jakość konstrukcji: sosna, świerk, modrzew i inni kandydaci
Świerk – „standard” w budownictwie szkieletowym
Świerk pospolity (Picea abies) jest najczęściej wybieranym gatunkiem na domy szkieletowe w Polsce i w większości krajów Europy. Łączy relatywnie niską gęstość z dobrą wytrzymałością i stabilnością wymiarową po wysuszeniu. Dobrze się go suszy komorowo, stosunkowo łatwo sortuje wytrzymałościowo i obrabia mechanicznie.
Do najważniejszych cech świerku należą:
niewielka ilość żywicy w porównaniu z sosną – mniejsze ryzyko wycieków po zabudowaniu,
dość równomierna struktura włókien, co ułatwia przewidywalną pracę elementów,
łatwość strugania i impregnacji powierzchniowej,
dobra relacja wytrzymałość/masa – istotna przy montażu ręcznym i transporcie.
Świerkowe drewno konstrukcyjne klasy C24 jest dostępne praktycznie „od ręki” w większości profesjonalnych tartaków. Przy projektach typowych, bez nadzwyczajnych rozpiętości, świerk w klasie C24 w pełni wystarcza.
Sosna – popularna alternatywa, inne zachowanie w eksploatacji
Sosna zwyczajna (Pinus sylvestris) również często trafia na plac budowy jako drewno konstrukcyjne. W porównaniu ze świerkiem ma zwykle nieco wyższą gęstość, ale też więcej żywicy i mocniej zarysowaną granicę między przyrostem wczesnym a późnym w sękach.
Przekłada się to na kilka praktycznych różnic:
większa skłonność do wycieków żywicy przy niedostatecznym wysuszeniu lub przegrzaniu powierzchni (ciemne plamy pod okładzinami),
twardsze strefy przyrostu późnego – nieco trudniejsza obróbka ręczna (struganie, wiercenie, wkręcanie wkrętów bez nawiercania),
częściej masywniejsze, twarde sęki, które czasem wypadają przy złej jakości sortowania,
z reguły dobra zdolność do trzymania łączników mechanicznych dzięki wyższej gęstości.
Sosna dobrze sprawdza się w elementach o bardziej wymagających połączeniach mechanicznych, lecz wymaga bardzo starannego suszenia i sezonowania, by ograniczyć skręcanie i paczenie. Jeżeli projekt zakłada widoczne elementy drewniane we wnętrzu, sosna może być atrakcyjna wizualnie, ale w domu szkieletowym, gdzie większość konstrukcji jest schowana, przewagę ma świerk ze względu na spokojniejszą strukturę i mniejszą żywiczność.
Modrzew – gdzie naprawdę ma sens
Modrzew europejski (Larix decidua) lub syberyjski uznawany jest za bardzo trwały gatunek iglasty, z wysoką naturalną odpornością na warunki atmosferyczne. Jest istotnie gęstszy i twardszy niż świerk czy sosna, co wpływa na jego zachowanie w konstrukcji.
W praktyce modrzew bywa używany głównie tam, gdzie elementy są narażone na zawilgocenie:
podszybia balkonów wysuniętych,
fragmenty konstrukcji tarasów połączonych z domem szkieletowym,
dolne oczepy i elementy narażone na okresowe zawilgocenie (o ile nie można upewnić się co do pełnej szczelności warstw).
W konstrukcjach całkowicie suchych modrzew nie daje znaczącej przewagi nad dobrze dobranym świerkiem czy sosną, za to generuje wyższy koszt i większe trudności montażowe (wiercenie, mocowanie łączników, obróbka ciesielska). Stosowanie modrzewia na całą konstrukcję domu szkieletowego ma sens jedynie w bardzo specyficznych realizacjach projektowych lub tam, gdzie inwestor świadomie akceptuje wyższy budżet ze względu na wymogi trwałości w strefach ryzyka.
Mniej typowe gatunki – kiedy się opłacają
Na rynku można spotkać również konstrukcję z:
jodły – zbliżone parametry do świerku, nieco inna podatność na impregnację i pęknięcia wzdłuż słojów,
drewna liściastego (np. dąb, buk) – zazwyczaj używane lokalnie, w elementach o bardzo dużej odpowiedzialności, połączeniach specjalnych lub jako wzmocnienia.
W domu szkieletowym użycie jodły lub liściastych elementów konstrukcyjnych wymaga dokładnej analizy projektowej oraz potwierdzenia klasy wytrzymałości w dokumentacji dostawcy (najczęściej klasy z grupy „D”). Dla typowego inwestora mieszkalnego bez specjalnych wymagań ekonomicznie uzasadnione jest pozostanie przy świerku/sosnie w klasach C, natomiast egzotyczne gatunki czy ciężkie liściaste drewno rzadko poprawiają „opłacalność” konstrukcji.
Jak łączyć różne gatunki w jednej konstrukcji
W praktyce spotyka się konstrukcje, w których łączy się różne gatunki drewna – np. świerk w ścianach i stropach, modrzew w strefie przy tarasie. Kluczowe zasady są proste:
projektant musi założyć konkretne klasy wytrzymałości dla poszczególnych elementów, a nie tylko ogólne „gatunki”,
gatunki o wyższej gęstości i skurczu stosuje się raczej w miejscach odizolowanych od górnych warstw wykończeniowych, aby uniknąć różnic w osiadaniu i pracy,
współpracujące elementy (np. belka i słupek) dobrze jest wykonywać z materiału o zbliżonej wilgotności i module sprężystości, przez co ugięcia i odkształcenia są bardziej przewidywalne.
Jeżeli na etapie realizacji wykonawca próbuje „zamienić” gatunek na inny niż przewidziany w projekcie, konieczna jest pisemna akceptacja projektanta konstrukcji. Sama informacja, że „to też C24”, nie zawsze wystarczy – różna gęstość, skurcz i podatność na korozję biologiczną mogą zmienić zachowanie całego układu.
Źródło: Pexels | Autor: picjumbo.com
Suszenie, struganie, klejenie: technologie obróbki a stabilność i trwałość
Suszenie komorowe a suszenie naturalne
Stan wilgotności drewna zależy wprost od sposobu suszenia. W budownictwie szkieletowym stosuje się przede wszystkim:
suszenie komorowe – kontrolowana temperatura, wilgotność i cyrkulacja powietrza; drewno osiąga stabilny, przewidywalny poziom wilgotności (najczęściej 12–18%),
suszenie naturalne (powietrzne) – składowanie na zewnątrz w przekładkach przez wiele miesięcy; trudno uzyskać równomierną wilgotność na poziomie bezpiecznym dla zabudowy w przegrodach ogrzewanych.
Do domu szkieletowego powinno trafiać drewno suszone komorowo, oznaczone jako KD (kiln dried) lub z informacją o wilgotności typowej dla wnętrz. Taki materiał ma istotnie niższe ryzyko późniejszych odkształceń, a dodatkowo proces komorowy często działa dezynfekująco – eliminuje część owadów i zarodników grzybów.
Drewno suszone naturalnie może mieć jeszcze 25–30% wilgotności mimo „suchego” w dotyku wierzchu. Po zabudowaniu w ścianie zacznie intensywnie oddawać wodę, skurczy się i spowoduje opisane wcześniej problemy. Dlatego w konstrukcjach mieszkalnych suszenie naturalne można stosować jedynie przed dalszym, komorowym dosuszeniem lub w elementach konstrukcji zewnętrznych, które pozostają wentylowane i widoczne (np. altany).
Drewno strugane czterostronnie – dlaczego jest bezpieczniejsze
Drewno strugane czterostronnie z fazowanymi krawędziami jest dziś standardem w wielu nowoczesnych realizacjach szkieletowych. W porównaniu z surową tarcicą ma kilka podstawowych zalet:
dokładniejsze wymiary przekrojów – łatwiejszy montaż i mniejsze różnice przy przenoszeniu obciążeń,
gładsza powierzchnia, na której trudniej zatrzymuje się wilgoć, brud i zarodniki grzybów,
usunięta wierzchnia, często najbardziej spękana i osłabiona warstwa drewna,
fazowane krawędzie ograniczają ryzyko zarysowania płyt poszycia (OSB, MFP, g-k) oraz działają jako „kontrolowane” strefy pęknięć.
Dodatkowo tarcica strugana ma zwykle wyższą klasę pożarową w praktyce użytkowej: w razie pożaru zwęglenie przebiega równomierniej, a przekrój dłużej zachowuje nośność niż w przypadku tarcicy nieregularnej, z licznymi zadziorami i nadpaleń lokalnych.
Dla inwestora oznacza to przede wszystkim przewidywalność – konstrukcja z drewna struganego jest mniej podatna na „niespodzianki” w trakcie wykańczania i eksploatacji. W projektach szkieletowych, gdzie liczy się dokładność układu słupków i rygli, warto wymagać właśnie takiej jakości obrabiarki.
Klejonka BSH i drewno łączone KVH – kiedy są uzasadnione
Coraz częściej w domach szkieletowych pojawiają się elementy z drewna klejonego warstwowo BSH oraz drewna łączonego na mikrowczepy KVH. Obie technologie podnoszą stabilność wymiarową i przewidywalność parametrów.
KVH (Konstruktionsvollholz) to drewno pełne, suszone komorowo, łączone na długości za pomocą mikrowczepów. Poszczególne odcinki o dobrej jakości są sklejane w długie belki o powtarzalnych wymiarach. Efektem jest:
możliwość uzyskania długich elementów bez wad typowych dla jednego długiego pnia (przebieg włókien, skupiska sęków),
znacząco mniejsza skłonność do paczenia i skręcania w porównaniu z długą tarcicą pełną,
łatwość projektowania – stałe, „katalogowe” wymiary i parametry.
KVH stosuje się chętnie w słupkach ścian, belkach stropowych oraz w elementach prefabrykowanych, gdzie liczy się dokładność co do milimetra. W małych domach szkieletowych z prostą geometrią klasyczne C24 ze zwykłej tarcicy często wystarcza, ale przy rozbudowanych konstrukcjach, dużej prefabrykacji lub wyższych wymaganiach co do stabilności ścian (np. pod ciężkimi wykończeniami) KVH staje się rozsądnym wyborem.
Drewno klejone BSH
BSH (Brettschichtholz) to drewno klejone warstwowo: cienkie lamelle są suszone, sortowane wytrzymałościowo, a następnie sklejane w większe przekroje. Ten rodzaj elementów ma kilka kluczowych przewag:
bardzo wysoka stabilność wymiarowa – minimalne skręcanie i paczenie na długości,
możliwość projektowania dużych rozpiętości (belki nad salonem, podciągi) bez pośrednich podpór,
najczęściej wyższe klasy wytrzymałości (np. GL24, GL28),
dobry efekt wizualny, jeśli element ma pozostać odsłonięty we wnętrzu.
BSH nie jest niezbędny w każdym domu szkieletowym, ale znakomicie sprawdza się w miejscach, gdzie projekt przewiduje duże otwarte przestrzenie, wiatrołapy bez podciągów pośrednich czy długie okapy dachowe. Jeżeli konstruktor przewidział belki stalowe, czasem da się je zastąpić BSH, upraszczając detale połączeń i eliminując mostki termiczne. Trzeba jednak każdorazowo przeanalizować to w obliczeniach statycznych.
Impregnacja: kiedy konieczna, a kiedy zbędna
Niezależnie od gatunku i technologii obróbki, część inwestorów oczekuje impregnacji środkami chemicznymi. W budynkach ogrzewanych z poprawnie wykonanymi warstwami przegrody nie zawsze jest to potrzebne w całej objętości konstrukcji.
Typowe podejścia to:
impregnacja powierzchniowa (malowanie, natrysk) – zabezpiecza głównie strefę naskórkową przed grzybami i sinizną w trakcie montażu i przed zamknięciem ścian; skuteczność zależy od jakości aplikacji i chłonności podłoża,
impregnacja ciśnieniowa – skuteczna w elementach narażonych na zawilgocenie, np. drewniane podwaliny na betonach, tarasy, podszybie balkonów; w ścianach wewnętrznych domu szkieletowego stosowana rzadko, z uwagi na chemikalia i brak potrzeby przy suchych warunkach eksploatacji.
Wewnątrz ogrzewanego budynku, przy dobrze zaprojektowanej paroizolacji/przepuszczalności i braku ryzyka długotrwałego zawilgocenia, kluczowe jest raczej prawidłowe suszenie niż agresywne impregnowanie. Dobrze wysuszone, strugane drewno klasy C24, osłonięte przed zacinającym deszczem w trakcie montażu, osiąga wysoką trwałość nawet bez silnych impregnatów, o ile nie dochodzi do błędów w warstwach dachu i ścian.
Precyzja obróbki a jakość połączeń i sztywność konstrukcji
Technologia obróbki wpływa nie tylko na sam materiał, lecz także na jakość połączeń. Dokładne przekroje KVH czy struganego C24 umożliwiają:
precyzyjne ustawienie słupków w rozstawie modułowym (np. 40/60 cm w świetle),
Dokładność wymiarowa a projektowanie modułowe
Przy konstrukcjach szkieletowych cała logika układu ścian i stropów opiera się na module – zwykle 40 lub 60 cm w osiach słupków. Jeżeli drewno jest krzywe, z dużymi odchyłkami wymiarów, moduł „rozjeżdża się” już na etapie montażu.
Przy dobrze wysortowanym, struganym materiale można założyć niewielkie tolerancje i przenieść je do projektu. Ułatwia to:
dobór szerokości płyt poszycia tak, by łączenia wypadały zawsze na środku słupka,
rozmieszczenie przewidzianych w projekcie otworów instalacyjnych i konstrukcyjnych w stropach (np. pod kanały wentylacji mechanicznej),
zaplanowanie prefabrykacji ścian lub wiązarów – mniejsze ryzyko dopasowywania „na budowie”.
Przy drewnie o dużych odchyłkach wymiarowych pojawia się ciąg korekt: docinanie płyt, przesuwanie słupków, korygowanie wymiarów otworów. Z zewnątrz budynek może wyglądać poprawnie, ale układ sił w konstrukcji jest już inny niż ten przyjęty w obliczeniach.
Jakość połączeń mechanicznych
Łączniki – gwoździe, wkręty, kotwy czy płytki perforowane – przenoszą obciążenia tylko wtedy, gdy dobrze przylegają do drewna i pracują w przewidywany sposób. Gdy przekroje są nierówne, a słupki powykręcane, powstają szczeliny i mimośrody, które obniżają sztywność.
Przy drewnie KVH lub struganym C24 osiąga się dużo lepszy kontakt elementu z łącznikiem. Przykładowo:
płytka perforowana równomiernie przylega na całej powierzchni, a gwoździe nie pracują „na wyciąganie” już przy niewielkich obciążeniach poziomych,
kątowniki i wieszaki belek mają pełne oparcie, bez konieczności mechanicznego „doginania” stali w trakcie montażu,
wkręty wchodzą osiowo, co utrzymuje deklarowane parametry nośności z kart technicznych.
Przy realizacjach, w których wymaga się wysokiej sztywności ścian (strefy dużych wiatrów, wysoka kategoria obciążenia śniegiem, wysmukłe budynki), dokładność obróbki drewna przestaje być kwestią estetyki, a staje się jednym z elementów bezpieczeństwa konstrukcji.
Zasady składowania drewna konstrukcyjnego na budowie
Nawet najlepiej dobrane drewno konstrukcyjne można zniszczyć niewłaściwym magazynowaniem. Szkielet domu zwykle powstaje w ciągu kilku tygodni, a przez ten czas materiał często leży na działce bez większej kontroli. Stąd proste reguły, które eliminują większość problemów z późniejszym paczeniem, sinizną i biokorozją.
Ochrona przed zawilgoceniem z gruntu i opadów
Podstawowe założenie: drewno nie może mieć stałego kontaktu ani z wodą opadową, ani z wilgotnym gruntem. Do tego potrzebne są trzy kroki:
odizolowanie od podłoża – klocki, palety lub legary z twardego drewna/elementów betonowych; wysokość min. kilku centymetrów pozwala na przewietrzanie dolnej warstwy,
osłona przed opadami – folia budowlana, plandeka lub prowizoryczny daszek; kluczowe, by przykrycie nie było szczelnie owinięte pod spodem (kondensacja!), lecz pozostawiało otwory wentylacyjne z boków,
odprowadzenie wody – składowisko powinno mieć lekki spadek, by deszcz nie tworzył kałuż, a plandeki były ułożone tak, by woda nie stała w „kieszeniach”.
Nawet jednorazowe, intensywne zawilgocenie może doprowadzić do sinizny na powierzchni. Nie jest ona równoznaczna z destrukcją drewna, ale obniża estetykę i często budzi niepotrzebne spory między inwestorem a wykonawcą.

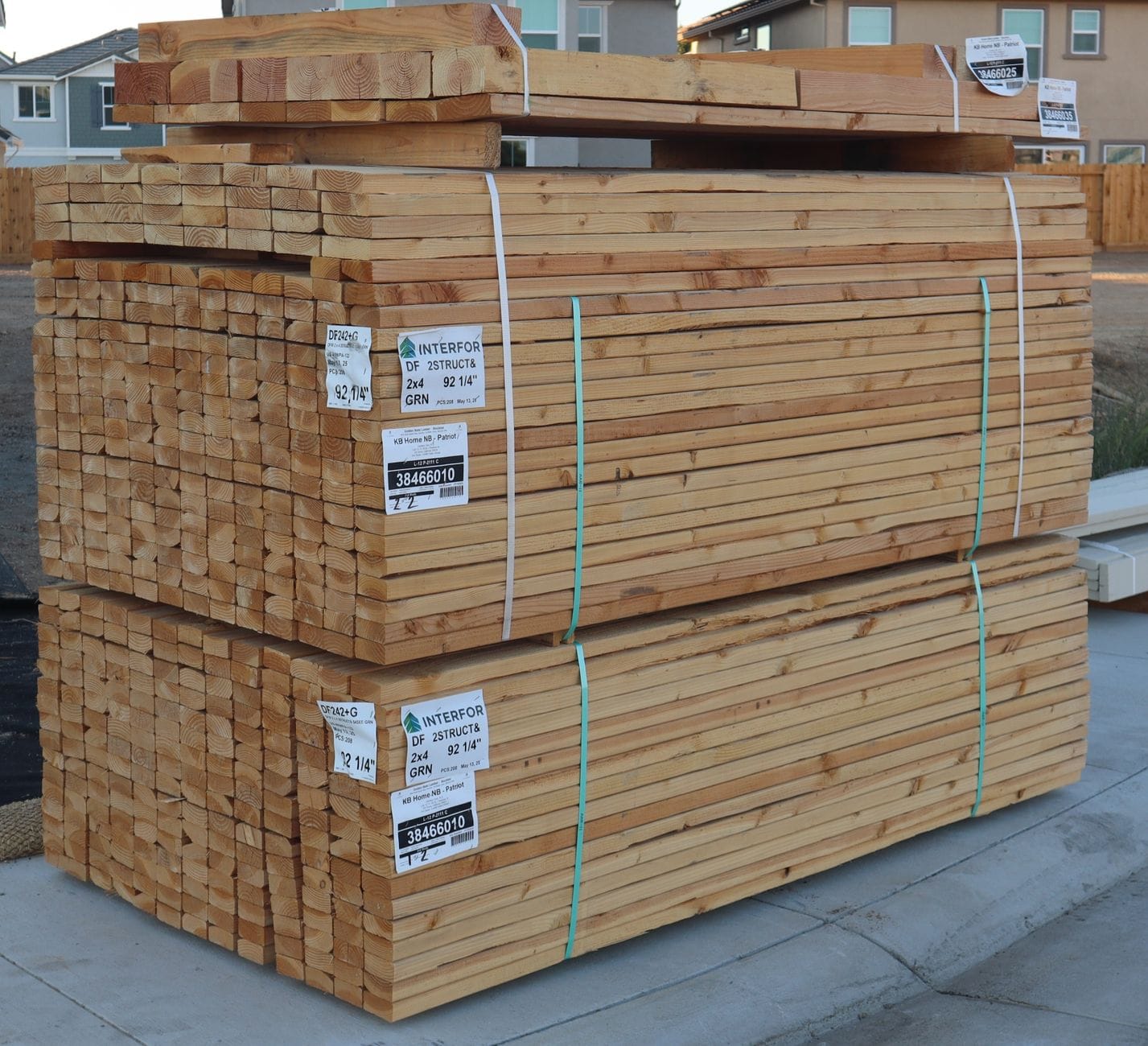

Składowanie w stosach z przekładkami
Drewno powinno być składowane w równych stosach z przekładkami (tzw. sztaplowanie). Bez przekładek środkowe warstwy nie mają dostępu powietrza, co sprzyja różnicom wilgotności i miejscowym ogniskom pleśni.
Dobrze ułożony stos charakteryzuje się:
przekładkami o tej samej grubości na całej długości i wysokości stosu, rozmieszczonymi w jednym rzucie pionowym,
odpowiednimi odstępami – zwykle co 0,8–1,2 m, w zależności od długości elementu, tak by nie dochodziło do nadmiernego ugięcia w środku,
ustawieniem równolegle do dominującego kierunku wiatru na danym terenie, co poprawia przewietrzanie.
Jeżeli elementy są fabrycznie zafoliowane (np. pakiety KVH, BSH), folię otwiera się punktowo lub usuwa wierzchnią warstwę, by nie dochodziło do kondensacji pod opakowaniem. Zamknięta, hermetyczna folia na zewnątrz przy wahaniach temperatury działa jak cieplarnia.
Oddzielenie strefy magazynu od strefy roboczej
Na wielu małych budowach drewno przewozi się kilka razy „z kąta w kąt” w miarę postępu prac. Każde takie przenoszenie zwiększa ryzyko uszkodzeń mechanicznych, zabrudzeń i przypadkowego zawilgocenia. Lepsze podejście to:
wydzielenie stałego miejsca składowania jak najbliżej miejsca montażu, ale poza zasięgiem ciężkiego sprzętu i transportów dostawców,
utrzymywanie czytelnego podziału na pakiety – ściany, stropy, dach – co skraca czas szukania właściwych przekrojów,
zapewnienie dojść suchych i utwardzonych, aby nie wnosić błota i wilgoci bezpośrednio na elementy.
Przy większym stopniu prefabrykacji (ściany z wbudowanymi instalacjami, gotowe moduły) potrzeba też miejsca na krótkotrwałe składowanie prefabrykatów na poziomych, stabilnych podporach. Nierówny teren lub punktowe podparcie prowadzą do skręcania całych paneli ściennych.
Kontrola wilgotności na placu budowy
Drewno wyjeżdża z tartaku lub zakładu prefabrykacji z określoną wilgotnością, ale po kilku tygodniach na działce parametry mogą być inne. Pojedyncze pomiary wilgotności wilgotnościomierzem elektrycznym dają prostą informację, czy materiał nadaje się do zabudowy w przegrodzie.
Praktyczne wskazówki, które ograniczają ryzyko:
przy podejrzeniu zawilgocenia (deszcze, śnieg, długie magazynowanie) próbuje się kilku elementów z różnych partii, a nie tylko najbardziej suchą deskę z brzegu,
jeśli wilgotność miejscowo przekracza 20%, należy wydzielić taką partię i umożliwić jej dosuszenie przed zamknięciem ścian,
w elementach szczególnie wrażliwych – podwaliny, oczepy, belki stropowe nad pomieszczeniami wilgotnymi – wymaga się wilgotności zbliżonej do tej deklarowanej w projekcie (najczęściej 12–18%).
Gdy inspektor nadzoru lub kierownik budowy stwierdzi istotne przekroczenia, sensowne jest wpisanie uwag do dziennika budowy i ustalenie sposobu dosuszenia lub wymiany partii. To mniej kłopotliwe niż późniejsze rozbieranie wykończonych ścian w poszukiwaniu źródła pleśni.
Źródło: Pexels | Autor: D Goug
Koordynacja projektu konstrukcji z wyborem drewna
Dobór gatunku i klasy drewna nie może być oderwany od koncepcji konstrukcyjnej. To nie jest decyzja czysto „sklepowo–cenowa”; wpływa bezpośrednio na przekroje, rozpiętości, a także detale węzłów.
Statyka a klasy wytrzymałości
Projektant konstrukcji, określając klasy drewna (np. C24, C30, GL24h), jednocześnie przyjmuje w obliczeniach konkretne wartości modułu sprężystości, wytrzymałości na zginanie, ściskanie i rozciąganie. Jeśli na budowie „zastąpi się” C24 tańszym C18, to:
ugięcia belek stropowych mogą wzrosnąć na tyle, że wykończenie zacznie pękać lub „pływać”,
rezerwa bezpieczeństwa na obciążenia wyjątkowe (np. silny wiatr, zalegający śnieg) znacząco się zmniejsza,
część połączeń może pracować poza zakresem przyjętym w obliczeniach.
Dopuszczalna jest często zamiana „w górę” – np. zastosowanie drewna lepszej klasy (C24 zamiast C22), jeśli nie zmienia to geometrii i ciężaru konstrukcji w stopniu istotnym. Taką modyfikację i tak trzeba skonsultować z projektantem, szczególnie w budynkach wyższych lub z niestandardową geometrią.
Detale węzłów i krawędzie belek
W projektach domów szkieletowych węzły – styk słupka z podwaliną, połączenie rygla nadproża z nadprożami sąsiednimi, podparcia belek stropowych – są kluczowe dla sztywności całej bryły. Gdy stosuje się drewno strugane lub KVH, można przyjmować mniejsze luzowania montażowe i precyzyjniej dobrać łączniki.
Jeśli na etapie budowy pojawi się inny przekrój niż w projekcie (np. 45×145 zamiast 38×140 mm lub odwrotnie), zmienia się:
pole przekroju i moment bezwładności, a więc sztywność słupka czy belki,
sposób pracy elementu na styku z poszyciem (inny docisk, inna powierzchnia klejenia/linia gwoździ),
geometria otworów okiennych i drzwiowych – skumulowane różnice kilku milimetrów na każdym elemencie mogą zakończyć się problemami z montażem stolarki.
Z tego względu zestawienie drewna (tzw. specyfikacja materiałowa) powinno być na etapie przetargu lub zamówienia weryfikowane wspólnie przez projektanta i wykonawcę. Daje to szansę na świadome wprowadzenie zamiany materiału na tańszy lub lepszy, ale wciąż zgodny z przyjętą statyką.
Wpływ rozpiętości i podziału konstrukcji na wybór technologii
Przy niewielkich rozpiętościach (np. rozstaw belek stropowych do 4 m, prosta wiązarowa więźba dachowa) w większości przypadków wystarcza klasyczne drewno lite klasy C24. Sytuacja zmienia się przy:
dużych otwartych przestrzeniach w salonie lub antresoli,
skomplikowanych dachach (lukarny, duże okapy, zmienna wysokość kalenic),
nietypowych obciążeniach – ciężkie okładziny, biblioteki, duże przeszklenia w ścianach nośnych.
Wówczas projektant często świadomie przechodzi na KVH lub BSH, ponieważ łatwiej jest policzyć ugięcia i połączenia przy materiałach o mniejszej zmienności parametrów. Zamiast zwiększać w nieskończoność przekroje belek C24, wybiera się mniejszy, ale stabilniejszy przekrój BSH o wyższej klasie nośności.
Współpraca z dostawcą drewna i kontrola jakości dostaw
Drewno konstrukcyjne do domów szkieletowych jest produktem technicznym, a nie „anonimową deską”. Dobra współpraca z dostawcą i podstawowa kontrola przy odbiorze dostawy pozwalają uniknąć sporów i opóźnień.
Jak czytać oznaczenia na belkach i pakietach
Na elementach lub opakowaniach z reguły znajdują się oznaczenia: klasa wytrzymałości, wilgotność, rodzaj obróbki, czasem gatunek drewna i zakład produkcyjny. Typowe skróty to m.in.:
KD – kiln dried, suszenie komorowe, z reguły do ok. 15–18% wilgotności,
NS lub brak oznaczenia suszenia – drewno niesuszone technicznie lub suszone naturalnie.
Na tej podstawie można szybko porównać, czy dostarczony materiał odpowiada specyfikacji z projektu i zamówienia. W razie rozbieżności warto od razu zatrzymać montaż i wyjaśnić sprawę, zanim pojawią się pochodne prace (instalacje, poszycia).
Odbiór jakościowy – co trzeba sprawdzić na starcie
Przed rozpakowaniem całej dostawy warto sprawdzić kilka losowo wybranych elementów. Typowe problemy, które powinny wzbudzić czujność:
liczne pęknięcia czołowe o dużej głębokości – mogą świadczyć o nieprawidłowym suszeniu lub długim składowaniu bez zabezpieczenia,
skręcenie i wygięcie większe niż dopuszczalne w normie lub określone w umowie,
świeże ślady pleśni, wykwitów, intensywny zapach stęchlizny – sygnał, że część partii była zawilgocona,
brak czytelnego oznakowania klasy wytrzymałości tam, gdzie jest ono wymagane (elementy sortowane wytrzymałościowo).
Najczęściej zadawane pytania (FAQ)
Jakie drewno konstrukcyjne wybrać na dom szkieletowy – jaka klasa jest wystarczająca?
W typowym domu jednorodzinnym w technologii szkieletowej standardem jest drewno klasy C24. Dla prostych, małych obiektów dopuszcza się czasem C22, natomiast przy większych rozpiętościach, dużych przeszkleniach czy skomplikowanym dachu projektant może wymagać C27 lub C30.
Klasa wytrzymałości musi wynikać z projektu statycznego, a nie z „promocji” w tartaku. Jeśli projekt zakłada C24, nie powinno się samodzielnie schodzić niżej z klasą ani mieszać przypadkowo różnych klas w newralgicznych elementach (słupki nośne, belki stropowe, wiązary).
Co oznacza klasa drewna C24 i dlaczego jest tak często wymagana w domach szkieletowych?
C24 to europejska norma wytrzymałościowa dla drewna konstrukcyjnego iglastego. Obejmuje minimalne wartości takich parametrów jak: wytrzymałość na zginanie i ściskanie, wytrzymałość na rozciąganie wzdłuż włókien oraz moduł sprężystości (sztywność).
Drewno C24 daje rozsądny kompromis między ceną a parametrami – pozwala na stosunkowo smukłe przekroje i większe rozpiętości bez nadmiernych ugięć stropów czy dachu. W praktyce oznacza mniejsze ryzyko „pływających” podłóg, pękających płyt g-k i odkształceń ścian w porównaniu z drewnem o niższych klasach.
Jaką wilgotność powinno mieć drewno konstrukcyjne do domu szkieletowego?
Dla konstrukcji w budynku ogrzewanym wilgotność drewna nie powinna przekraczać 18–20%. W praktyce celuje się w 15–18% dla elementów, które zostaną zabudowane w suchych przegrodach (ściany, stropy, dach).
Drewno świeże, o wilgotności rzędu 30–40%, po wbudowaniu zaczyna gwałtownie wysychać. Skutkiem są skurcze, pęknięcia, skręcanie słupków i belek, rozluźnianie połączeń oraz problemy z okładzinami (pęknięcia płyt g-k, falujące elewacje, skrzypiące podłogi). Dodatkowo wysoka wilgotność sprzyja rozwojowi grzybów i owadów.
Jak samodzielnie sprawdzić jakość drewna konstrukcyjnego przed montażem?
Podstawą jest ocena wizualna i pomiar wilgotności. Przy odbiorze partii drewna warto:
sprawdzić oznaczenia klasy (np. nadruki C24, znak CE, numer normy),
ocenić prostość elementów, brak wyraźnego wichrowania i dużych krzywizn,
obejrzeć pęknięcia, sęki, zgniliznę, siniznę czy ślady owadów,
zmierzyć wilgotność wilgotnościomierzem (kilka losowych sztuk z partii).
Jeśli drewno ma mocno skręcone słupki, liczne duże sęki w jednym miejscu, głębokie pęknięcia przez cały przekrój lub jest wyraźnie mokre w dotyku, lepiej je odrzucić lub przeznaczyć na elementy nienośne.

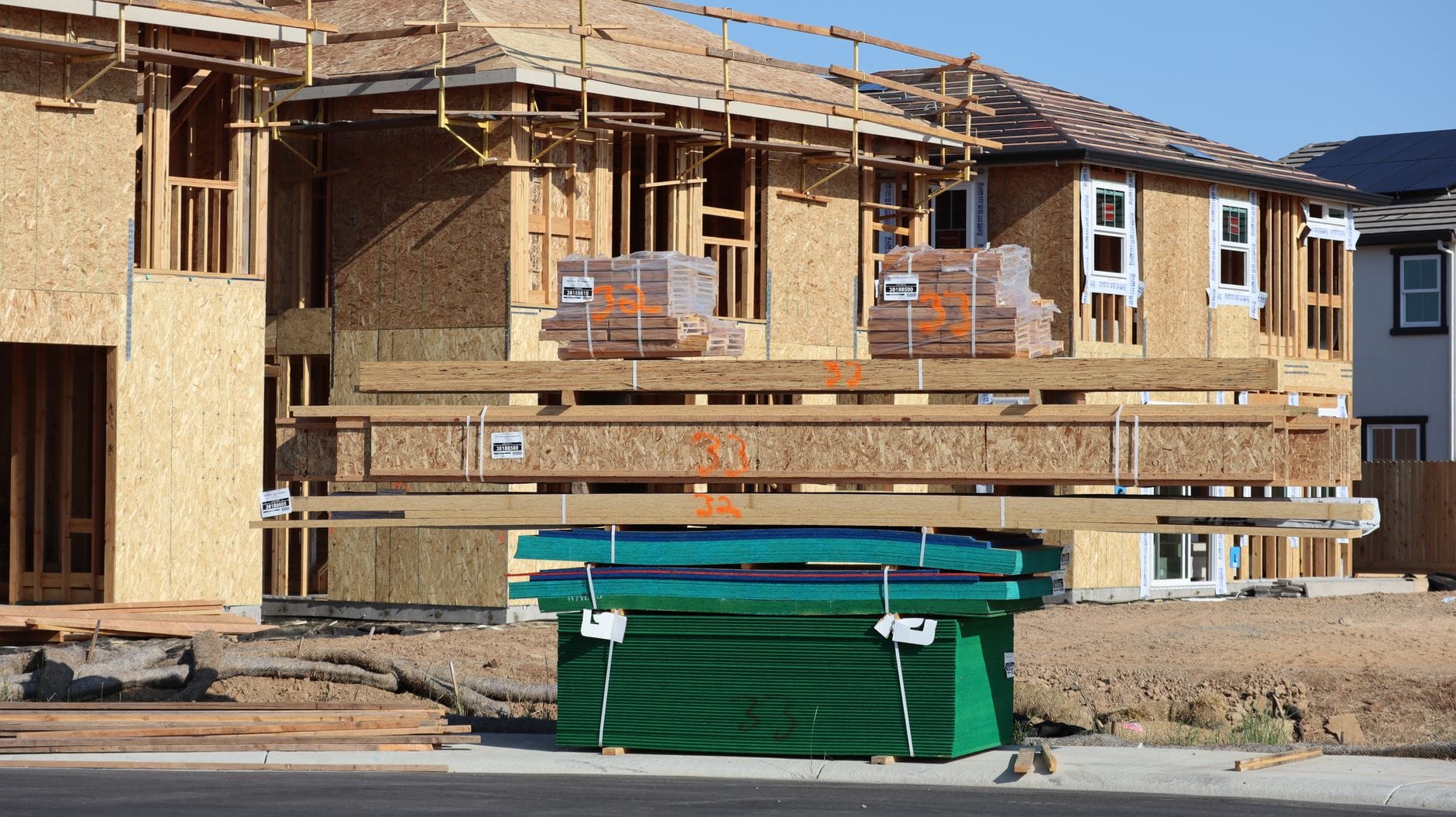

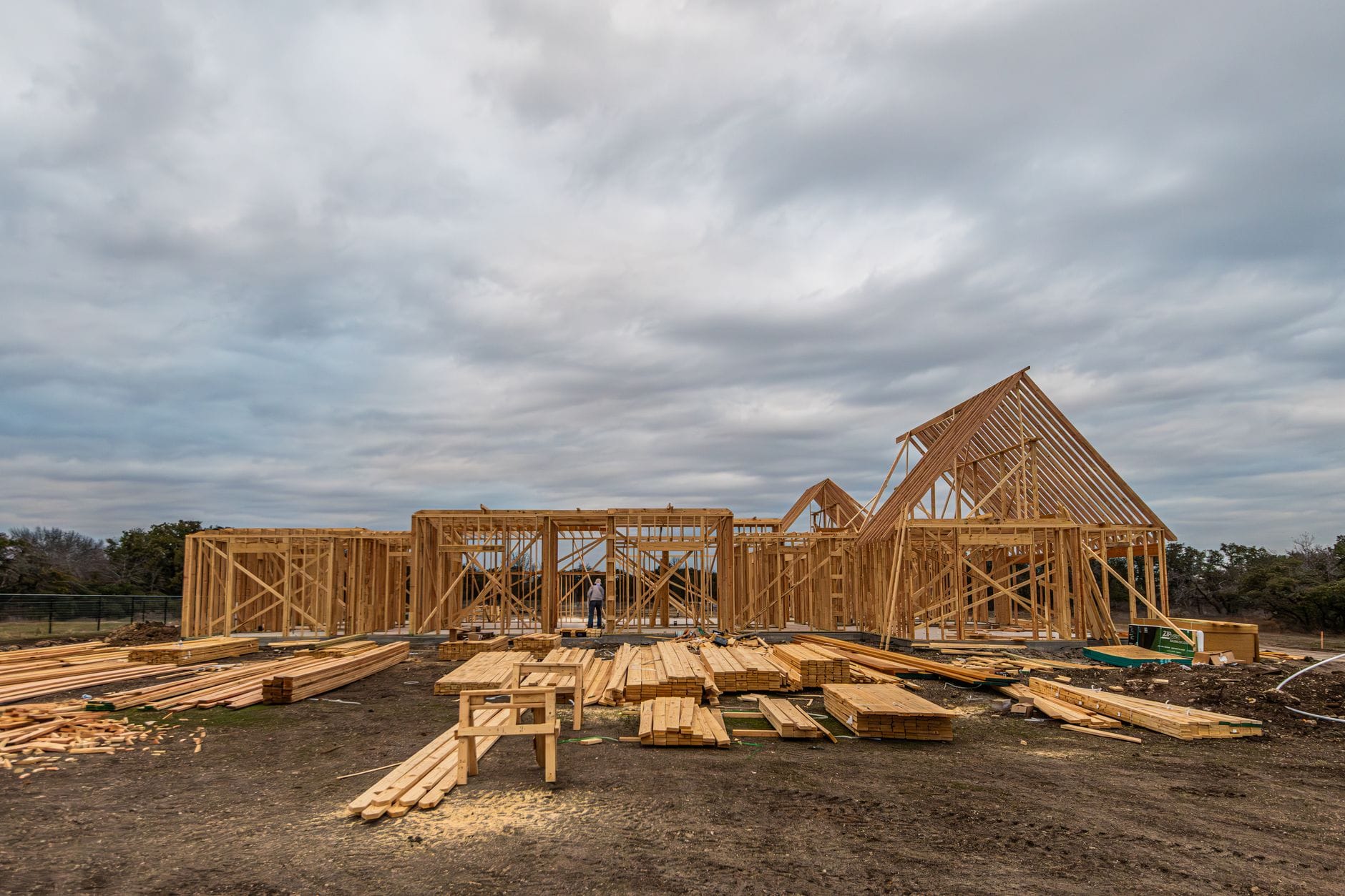

Jak prawidłowo składować drewno na dom szkieletowy, żeby się nie wypaczyło?
Drewno trzeba składować na stabilnym, suchym podłożu, minimum kilkanaście centymetrów nad gruntem, z przekładkami między warstwami. Stos powinien być równy, obciążony od góry (np. deskami z dociążeniem), aby ograniczyć wyginanie się elementów.
Całość należy zabezpieczyć przed deszczem i śniegiem – plandeką lub dachem tymczasowym – ale z zapewnioną wentylacją bokami. Szczelne owinięcie folią „na ciasno” powoduje kondensację pary wodnej i miejscowe zawilgocenia, co sprzyja rozwojowi grzybów.
Czy mogę użyć mokrego drewna i poczekać aż wyschnie już w konstrukcji?
W technologii szkieletowej to zły pomysł. Mokre drewno po zabudowaniu wysycha nierównomiernie, co prowadzi do skręcania słupków, pękania belek, rozchodzenia się połączeń z płytami oraz uszkodzeń wykończenia. Skutki często pojawiają się po kilku miesiącach – gdy dom jest już zamknięty i wykończony.
Jeśli na budowę przyjedzie drewno o zbyt wysokiej wilgotności, lepiej je dosuszyć na placu (przy dobrym składowaniu) lub wymienić dostawę. Naprawa szkód po „dosychaniu” w gotowej przegrodzie bywa znacznie droższa niż dopłata do odpowiednio wysuszonego materiału na starcie.
Jakie wady drewna dyskwalifikują je z użycia w konstrukcji szkieletowej?
Drobne, powierzchniowe pęknięcia czy pojedyncze zdrowe sęki są zwykle akceptowalne, jeśli mieszczą się w wymaganiach dla danej klasy. Element nadaje się do konstrukcji, dopóki wady nie przekraczają limitów określonych w normie i nie występują w najbardziej obciążonych strefach (np. strefa rozciągana belki).
Do konstrukcji nośnej nie powinno się stosować:
elementów ze zgnilizną, zaawansowaną sinizną lub śladami działalności owadów,
belek z głębokimi, ciągłymi pęknięciami przez cały przekrój,
słupków silnie wichrowatych lub wyraźnie wygiętych,
desek z dużymi, wypadłymi sękami w strefach najbardziej obciążonych.
Jeśli wątpliwości budzi większa liczba elementów, warto skonsultować to z konstruktorem lub kierownikiem budowy i domagać się wymiany wadliwej partii.
Co warto zapamiętać
Dom szkieletowy jest znacznie bardziej „wrażliwy” na jakość pojedynczych elementów nośnych niż dom murowany – słabszy słupek czy belka mogą szybko przełożyć się na ugięcia, pęknięcia i lokalne osłabienie konstrukcji.
Drewno konstrukcyjne w szkielecie musi mieć potwierdzoną klasę wytrzymałości (np. C24) oraz kontrolowaną wilgotność, bo od tych parametrów zależy nośność, sztywność i stabilność wymiarowa całego budynku.
Te same elementy z drewna pełnią kilka funkcji jednocześnie: przenoszą obciążenia pionowe (słupki, belki, krokwie), poziome (we współpracy z płytami OSB/MFP) i stanowią bazę pod okładziny oraz izolacje – każda wada jednego elementu „rozchodzi się” więc po wielu warstwach.
Nadmierne wysychanie, pęcznienie lub wichrowanie drewna szybko ujawnia się w lekkich przegrodach jako rysy na płytach g-k, odspojenia tynku, falujące elewacje czy skrzypiące podłogi; późniejsza naprawa jest trudna i kosztowna.
Im wyższa klasa wytrzymałości drewna (np. C30 vs C18), tym większa jego nośność i sztywność, co pozwala na mniejsze przekroje lub większe rozpiętości przy zachowaniu bezpieczeństwa i akceptowalnych ugięć.
Gęstsze drewno lepiej „trzyma” łączniki mechaniczne (gwoździe, wkręty, śruby), co zmniejsza ryzyko luzowania się połączeń w elementach narażonych na obciążenia cykliczne, jak stropy czy połacie dachowe narażone na wiatr.
